产品特点
v 支持U盘存储测试文件和2000组测试数据
v 系统提供中英文可转换操作介面
v 提供七寸800*480彩色液晶屏
v 丰富接口RS-232 / USB / HANDLER
v 可选购自动化数据采集控制系统测试软件,极大方便测试仪的智能化管理
v 提供直流电阻温度补偿功能
v 满足国际大厂标准测试项目的要求
v 简易编辑测试要求,带学习记忆功能
v 可同时测试多组待测物,并可单独判断不良品
v 五合一功能参数测试
应用领域
马达定子、电感线圈、继电器、电源变压器、家用电器等产品
技术规格

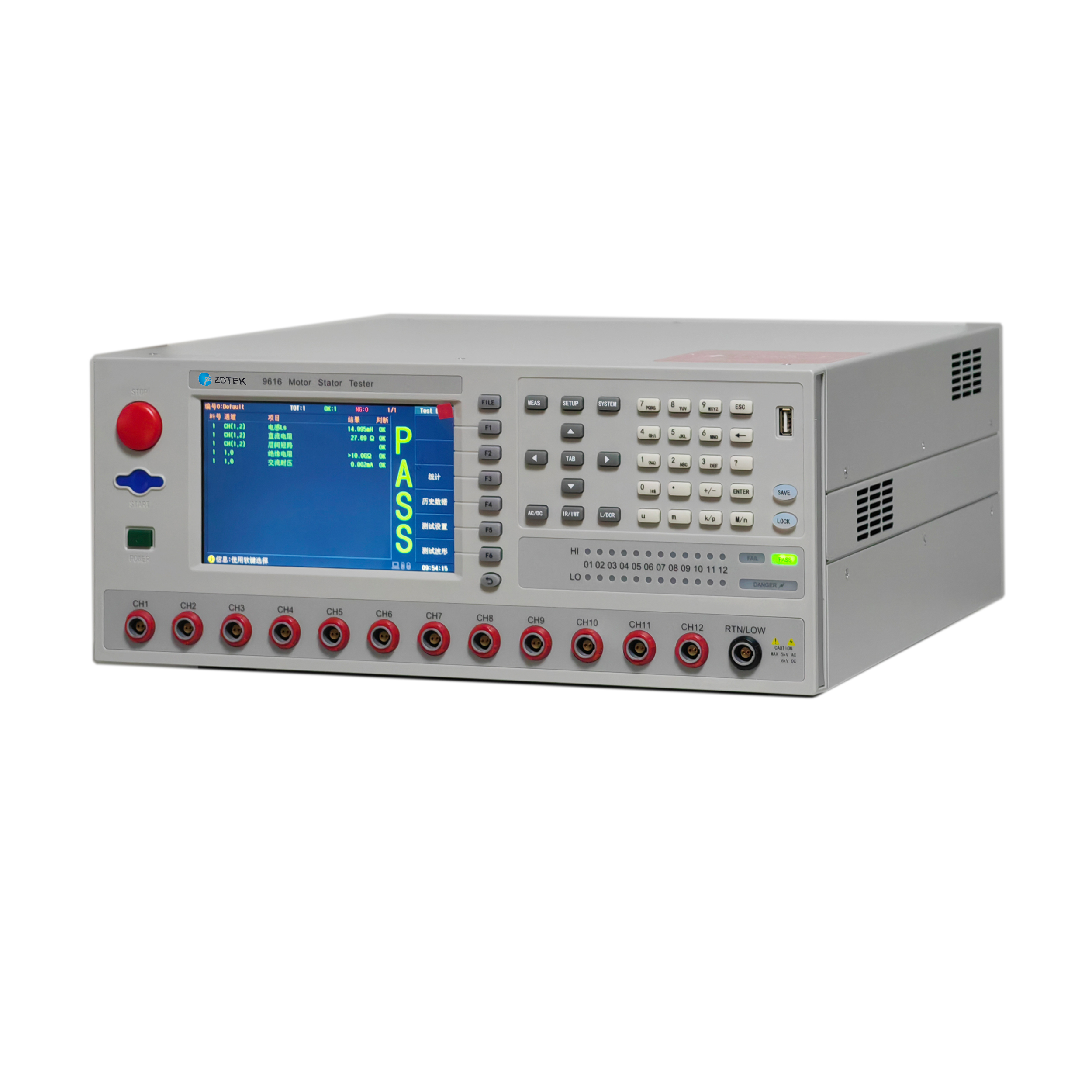

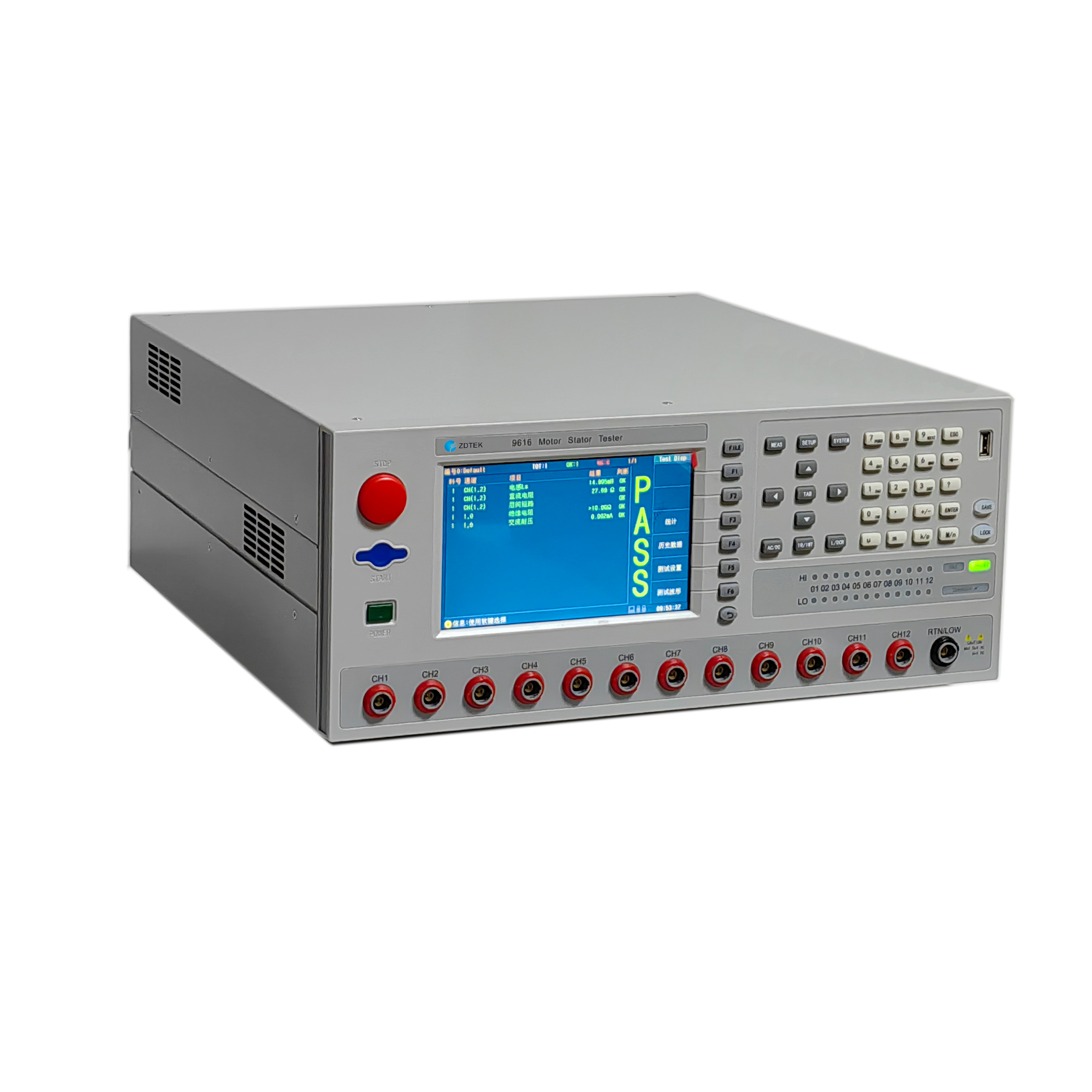

机型 |
9616 |
测试通道 |
12+1ch |
测试项目 |
Rdc直流电阻、L电感、Hipot耐压、IR绝缘阻抗、IW层间短路 |
测试功能 |
Rdc直流电阻 |
测量范围 |
0.1mΩ~200kΩ(四线测量) |
测量精度 |
0.1mΩ~200mΩ ±(0.5% ± 0.5mΩ) 200mΩ~200kΩ ±(0.5% ± 0.5mΩ) |
测试功能 |
L电感 |
测量参数 |
Ls(串联等效电感),Lp(并联等效电感) |
测试范围 |
0.01µH~9.9999kH |
测量频率 |
50Hz,60Hz,100Hz,120Hz,1kHz,10kHz,20kHz,40kHz,50kHz,100kHz |
输出电平 |
0.1V,0.3V,1.0V |
输出阻抗 |
100Ω |
基本精度 |
0.1% |
测试功能 |
IR绝缘电阻 |
测量电压 |
0.100kV~1.000kV ±(1.5% of reading + 5 counts) (开路电压), 2V 分辨率 |
测量范围 |
1MΩ~10GΩ |
测试时间 |
0.3s~999.9s |
基本精度 |
<500V 1 MΩ ∼1GΩ: ± (10% of reading + 5 counts) >=500V 1 MΩ ∼1GΩ: ± (5% of reading + 5 counts) 1GΩ ∼5GΩ: ± (10% of reading + 5 counts) 5GΩ ∼10 GΩ: ± (15% of reading + 5 counts) |
测试功能 |
Hipot交直流耐压 |
测量电压 |
交流:0.05kV ∼5.0kV ±2% 直流:0.05kV ∼6.0kV ±2% |
泄漏电流 |
交流:0.002mA~30mA 直流:0.001mA~10mA |
上限电流 |
交流:0.002mA~30mA 直流:0.001mA~10mA |
下限电流 |
交流:0.002mA~30mA 直流:0.001mA~10mA |
电弧检测 |
交流:1mA ~ 15mA 直流:1mA ~ 10mA |
测量时间 |
0.3s~999.9s |
上升时间 |
0.1s~99.9s |
下降时间 |
0.1s~99.9s |
基本精度 |
± 2% |
测试功能 |
IW层间短路 |
测量电压 |
100V~5000V,10V步进,±5%±10V |
脉冲数 |
测试脉冲:1~32个;消磁脉冲:0~8个 |
测量项目 |
面积,面积差,电晕,相位差,波形比对 |
测量重复精度 |
2% |
其它指标 |
|
启动方式 |
自动;手动;外部;条码扫描 |
校正功能 |
开路/短路归零 |
测试速度 |
快速;中速;慢速 |
测试状态 |
PASS/FAIL显示,LED灯指示,蜂鸣器报警 |
接口 |
RS-232 / USB / HANDLER |
存储器 |
机台内部300组,外部U盘600组文件 |
温湿度 |
温度0℃~40℃,相对湿度≤85% |
功耗 |
500VA MAX |
输入电压 |
100~120Vac或198~242Vac,频率46~64Hz |
标准配件 |
电源线、控制线、脚踏开关、操作手册光盘、测试夹 |
重量(净重) |
25Kg |
体积(W×H×D) |
430mm×180mm×440mm |
