主要特点:
频率带低 10Hz ~ 10MHz
标配脉冲 (Duty 50) 励磁信号输出功能
测试画面及测试数据直接保存到 USB 端口
16bits 数模分解,8192 点波形描绘
各类选用件顺序开发中,开发预定 : 功率放大器,直流叠加电源,单板测试夹具,低频测试功能,自动温度测试系统
应用领域:
用于闭合磁路的交流特性分析,是硅钢板,铁氧体,铁粉芯,非晶体材料等软磁性材料磁特性测试的最佳选择
主要功能
1. 超低测试频率10Hz~10MHz (SY-8218)。本机具备无论是研究开发,还是生产检验所需要的超低测试频率带低。并为新型磁性材料预留了空间 (SY-8219:10Hz~1MHz);
2. 使用同周多点时间采样及高分辨率 (16bits) 数模转换技术,并通过以傅利叶转换理论为基础的频率误差补偿 ( 交叉功率法‒CROSS-POWER Method);
3. 可存储一次 ( 一组 ) 测试的波形,并在之后测试过程中以对比组的形式显示出来方便评价材料变化或批次变化。

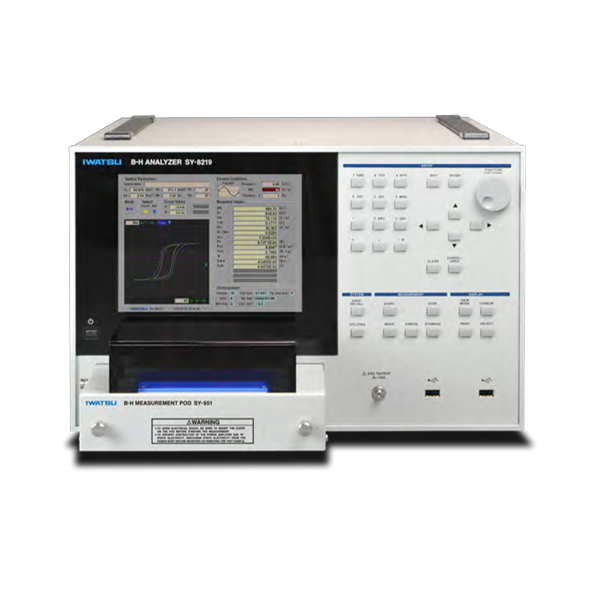

主要规格
型号 |
SY-8218 |
SY-8219 |
测试方式 |
CROSS-POWER 方式 (IEC62044-3 基准 ) |
|
测试模式 |
B-H 测试,Pc 测试,µ 测试 |
|
测试项目 (特性值) |
B-H 测试: 最大磁通密度 (Bm), 剩磁 (Br), 最大磁场强度 (Hm), 矫顽力 (Hc),矫形比 (Br/Bm), 振幅比磁导率 (µa), 功率损耗 (Pc, Pcv, Pcm),电流电压相位差 (θ), 总磁通变化 (2φm) Pc 测试: 最大磁通密度 (Bm), 剩磁 (Br), 最大磁场强度 (Hm), 矫顽力 (Hc),振幅比磁导率 (µa), 功率损耗 (Pc, Pcv, Pcm), 电流电压相位差 (θ),皮相功率 (VA) µ 测试: 最大磁通密度 (Bm), 最大磁场强度 (Hm), 阻抗磁导率 (µz),复数磁导率 (µ', µ''), 振幅比磁导率 (µa), 功率损耗 (Pc),电流电压相位差 (θ), 损耗系数 (tan δ), 电感值 (L), 电阻值 (R),阻抗值 (Z), 质量因子 (Q) |
|
波形 |
B-H 曲线,励磁电流 / 感应电压 / 磁场 / 磁通密度的波形 |
|
测试频率 |
10Hz ~ 10MHz |
10Hz ~ 1MHz |
磁场信号检测 |
无感电阻两端压降法,最大信号检测电流 +/-6A |
|
磁通信号检测 |
感应电压检测线圈两端压降法,最大信号检测电压 +/-200V |
|
数模转换 |
分辨率 16bits (8192 points/cycle) |
|
样品连接方式 |
双线圈法 或 单线圈法 |
|
显示方式 |
彩色液晶显示 (800 x 600) |
|
电源 |
AC100V ~ 240V, 50/60Hz, 消耗功率 约 130VA MAX. |
|
重量及尺寸 |
主机 约 12.5kg, 420W x 266H x480L, 各 +/-2mm ( 不含突出部 ) |
|
外接端口 |
USB ( 数据存储 ) |
专用选项
自动温度扫描系统SY-321 / SY-320
适合于磁性材料的温度特性测试
由控制软件SY-810控制温度特性自动测试系统。
温度范围:-30~+150摄氏度
SY-321: 最多41个样品
SY-320: 最多20个檬品

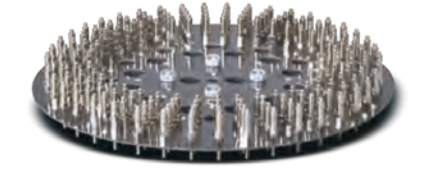

转盘SY-511/SY-510
用于SY-321/SY-320自动温度扫描系统(1张-主机标准配件)
SY-511:适于SY-321,最多大41个样品
SY-510:适于SY-320,最多大20个样品

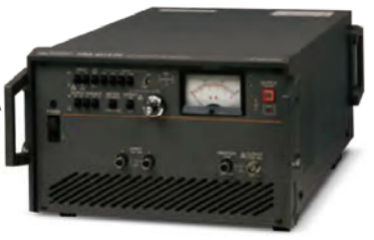

功率放大器HSA4101-1W
测试时必须配置合适的功率放大器
DC ~ 10MHz, +/-1A, +/-70V, 50VA

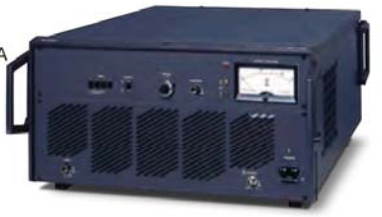

功率放大器HSA4104-1W
测试时必须配置合适的功率放大器
DC ~ 1MHz, +/-5A, +/-75V, 200VA

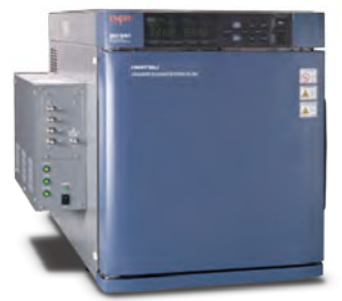

温度特性测试用恒温箱,温度范围:室温 ~ +300摄氏度
测试时必须配置合适的功率放大器
DC ~ 3MHz, +/-5A, +/-140V, 350VA
用于自动测试(包含SY-509转换器及隔板,另外需要控制用电脑)
USB-GPIB转换器SY-509
(SY-810标准配件)
