产品特点
v 高速响应、宽频带、高上升速率
v 频率宽带:DC~10MHz
v 高电压输出:最大300Vp-p

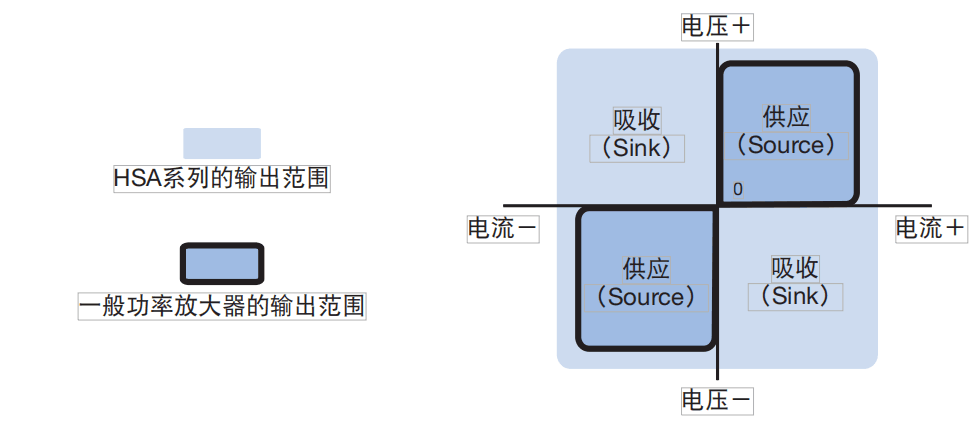

v 不受电压的极性影响,都可以供应和吸收电流(4象限)
v 低输出阻抗
v 良好的阶跃响应
v 配备直流偏置、监视输出、量程转移功能等
v 根据频带、输出电压、输出电流的不同、有3种型号可供选用
应用领域
压电元件的驱动、电容器的谐波脉动测试、作为信号发生器的功率放大器、IC卡的研究、磁性材料的磁化(B-H曲线)测量、显示器的测试、超声波电动机的驱动、半导体器件的测试、化工电脑子学等

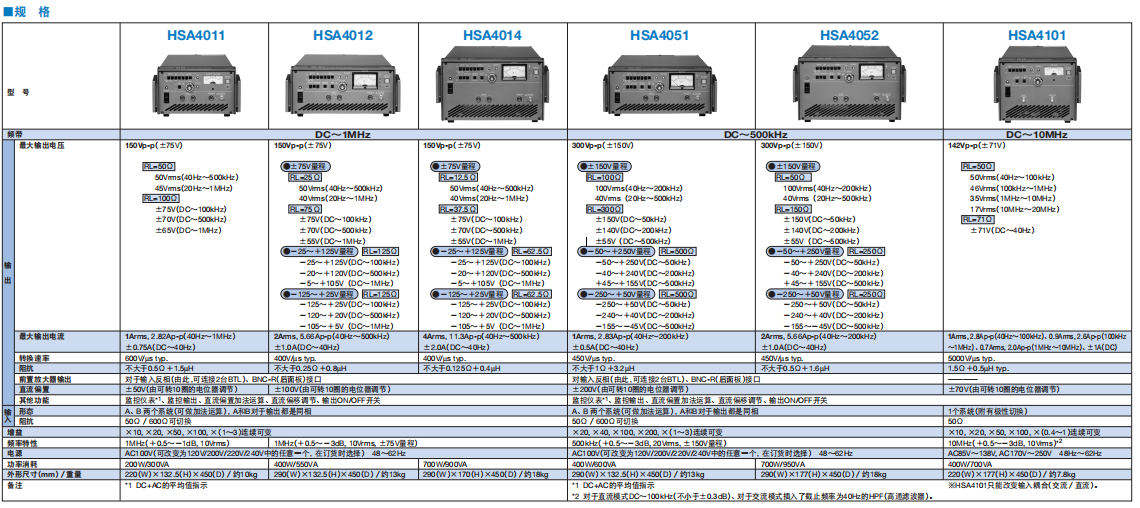

技术规格
机型 |
HSA4051 |
HSA4052 |
HSA4101 |
频率范围 |
DC~500KHz |
DC~10MHz |
|
输出电压 |
300Vp-p |
142Vp-p |
|
输出电流 |
2.83Ap-p |
5.66Ap-p |
2.8Ap-p |
转换速率 |
450V/µs typ. |
5000V/µs typ. |
|
输出阻抗 |
不大于1Ω+3.2µH |
不大于0.5Ω+1.6µH |
不大于1.5Ω+0.5µH |
前置放大器输出 |
对于输入反相(由此,可连接2台BTL)、BNC-R(后面板)接口 |
||
直流偏置 |
±200V(由可转10圈的电位器调节) |
±70V(由可转10圈的电位器调节) |
|
其他功能 |
监控仪表、监控输出、直流偏置加法运算、直流偏移调节、输出ON/OFF开关 |
||
输入形态 |
A、B两个系统(可做加法运算),A和B对于输出都是同相 |
一个系统(附有极性切换) |
|
输入阻抗 |
50Ω/600Ω可切换 |
50Ω |
|
输入最大允许电压 |
±10V |
||
增益 |
×20,×40,×100,×200,×(1~3)连续可变 |
×10,×20,×50,×100,×(0.4~3)连续可变 |
|
频率特性 |
500KHz(+0.5~-3dB,20Vrms,±150V量程) |
10MHz(+0.5~-3dB,10Vrms) |
|
电源 |
AC100V ±10%(可改变为120V / 200V / 220V / 240V中的任意一个,在订货时选择),频率48Hz /~62Hz |
100V / 115V / 200V / 230V可换,频率48Hz /~62Hz |
|
功率消耗 |
400W / 600VA |
700W / 950VA |
400W / 700VA |
温湿度 |
温度0℃~+40℃(操作)、0 ~ 85%RH |
||
外形尺寸(mm) |
290(W)×132.5(H)× 450(D) |
290(W)×177(H)× 450(D) |
220(W)×177(H)× 450(D) |
重量 |
约13Kg |
约18Kg |
约7.8Kg |
