v 基本精确度:0.08%
v 测试频率1mHz ~ 5.5MHz
v 高速测量:最快2ms
v 通信接口 RS-232/GPIB/USB/HANDLER
v 接触检测功能
v 专用连接自动化测包机
应用领域
可以满足元件与材料分析:SMD电感、一体成型电感、电感线圈、继电器、变压器、共模电感、陶瓷电容、变容二极管、压电元件、晶体振荡器、薄膜等
技术规格
机型 |
ZM2376 |
频率 |
1mHz ~ 5.5MHz |
测试参数 |
L(电感)、Q(品质因素)、D(消耗因素)、C(电容)、Z(阻抗)、ACR(交流电阻)、DCR(直流电阻) |
参数范围 |
L : 0.0001μH ~99.9999kH C : 0.0001pF~ 99.9999mF Q : 0.0001~ 99999.9 D : 0.00001~ 9.99999 Z. R :10μΩ~ 99.9999MΩ ESR:0.01mΩ~ 99.9999kΩ |
测试模式 |
测试值上限 / 下限判定 内部触发 / 外部触发/手动触发/ 自动待测物触发/总线 |
输出阻抗 |
100Ω、25Ω、6Ω |
测试AC电平 |
10mV ~ 5V;1µA ~ 200 mA |
DC内部偏置 |
0 ~ +5V |
自动电平控制 |
ALC、恒压(CV)/恒流(CC) |
等效电路 |
串联,并联 |
测试速度 |
RAP(最快)、FAST(快)、MED(中)、SOLW(慢)、VSOLW(最慢) |
测量时间(1KHz以上) |
RAP(2ms)、FAST(5ms)、MED(25ms)、SOLW(121ms)、VSOL(501ms) |
校正功能 |
开路归零、短路归零、负载、线长 |
接触检测 |
检测出异常的低电容值、异常的低电压、电流 |
测试状态 |
PASS, FAIL, HANDLER接口输出结果 |
分选功能 |
14个合格档BIN1~BIN4;1个不合格档BIN OUT |

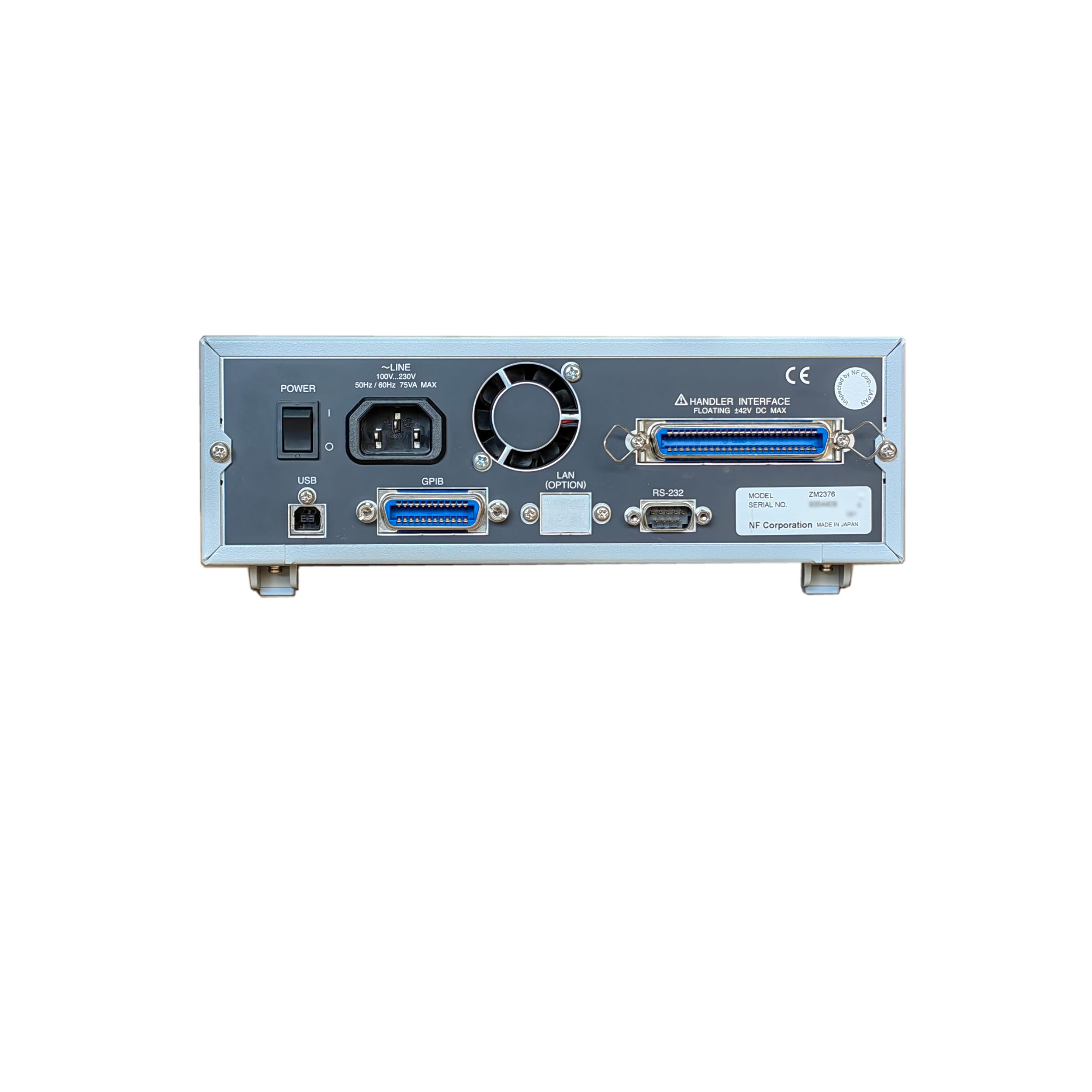

通信接口 |
USB:USB-TMC、GPIB、 RS-232、LAN(选配) |
存储器 |
132组 |
温湿度 |
温度0℃~40℃(操作),湿度0~85%RH |
输入电压 |
使用电源AC100~230V(宽电源范围),频率50Hz / 60Hz ±2% |
标准配件 |
操作手册、电源线、CD-ROM(应用软件、样板程序) |
外形尺寸(mm) |
260(W)×88(H)×280(D) |
净重量 |
约2.5Kg |
消耗功耗 |
≤ 75VA |
订货信息Ordering Information

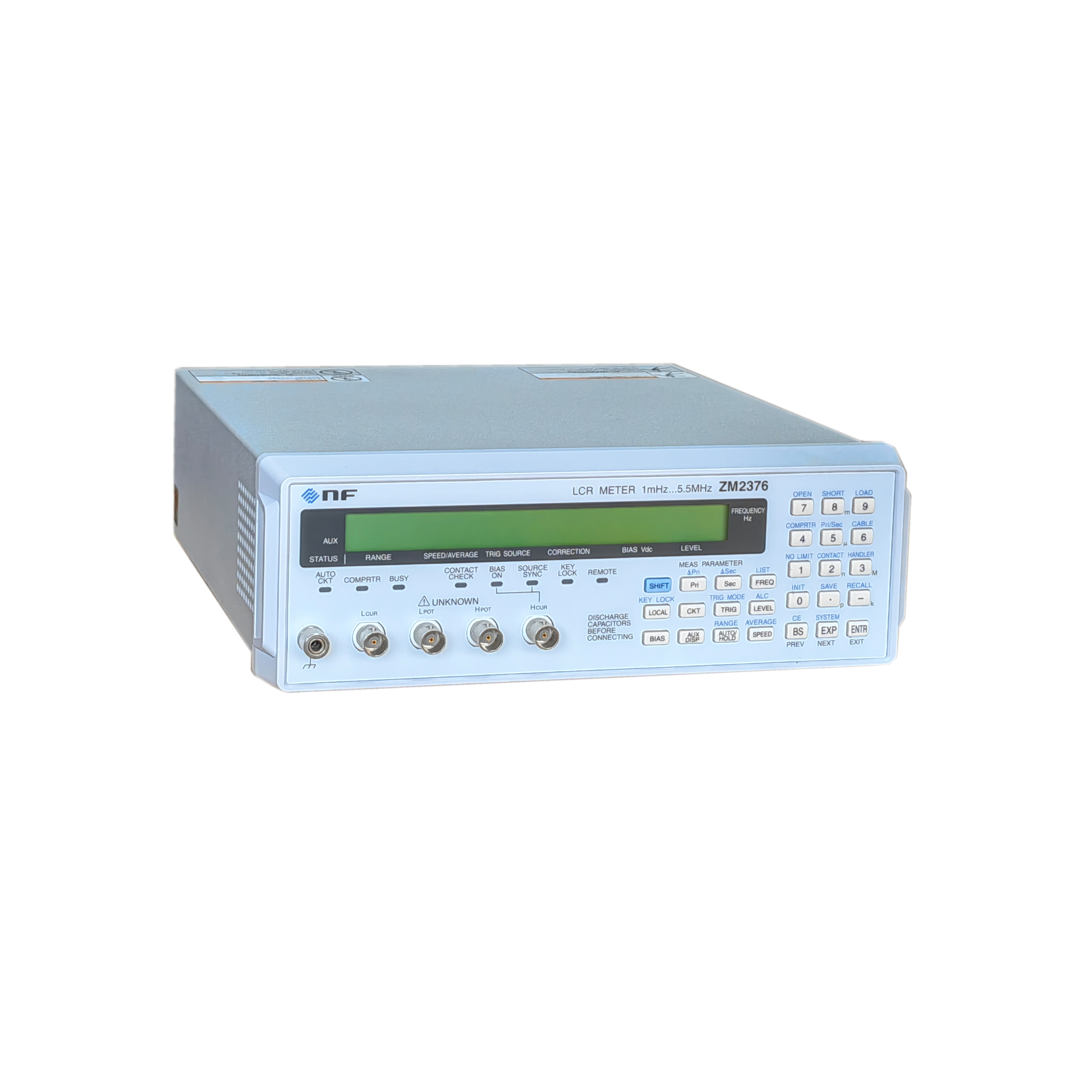

ZM2376 精密LCR数字电桥5.5MHz
选配配件Instrument Accessories
2324 四端子鳄鱼夹测试导线 2325A 开尔文夹测试导线
ZM2363 测试夹具 ZM2366 SMD测试导线
ZM2391 三端子鳄鱼夹测试导线 ZM2392 开尔文测量夹测试导线
ZM2393 SMD测试夹具 ZM2394 SMD测试夹具
ZM2394H SMD测试夹具 2326A SMD测试线
ZM2329 DC电压偏置适配器 ± 40V
所有规格如有更动,恕不另行通知.
